| हाई लाइट: | फौजों सतत कास्टिंग मशीन,स्टील कास्टिंग मशीन |
||
|---|---|---|---|

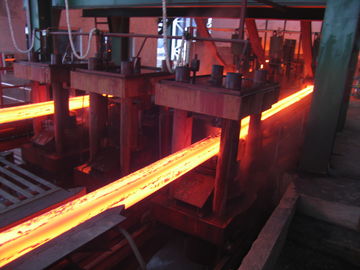

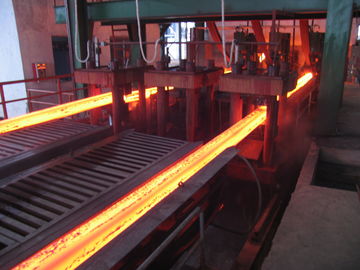

क्षैतिज निरंतर ढलाई मशीन
पैमाइश नोक, खुले कास्टिंग
त्रिज्या: 4-8m
कतरा संख्या: 1-8 किस्में
आईएसओ प्रमाण पत्र के साथ
हम डिजाइन कर सकते हैं सबसे कम उपकरण विनिर्माण cost.We के साथ 1 से 8 किस्में से उच्च गुणवत्ता निरंतर ढलाई मशीनों का उत्पादन कर सकते हैं, उपयोगकर्ता के इस्पात निर्माण क्षमता, फौजों आकार, स्टील ग्रेड और के अनुसार अप-टू-डेट फौजों निरंतर ढलाई मशीन का निर्माण उपयोगकर्ता के क्षेत्र की स्थिति।
1. बेसिक स्टैंडबाई तकनीकी मानकों:
स्टील बिलेट कास्टिंग मशीन त्रिज्या | 4m |
कतरा मात्रा | 2 किस्में |
करछुल समर्थन प्रकार | करछुल बुर्ज, करछुल कार, करछुल mounts |
tundish गाड़ी | अर्द्ध पोर्टल, पार फिसलने समारोह |
कास्टिंग विधि | पैमाइश नोक, खुले कास्टिंग |
माध्यमिक ठंडा | पानी ठंडा, 1 समायोजन सर्किट |
निकासी सीधे मशीन | पूरी तरह से 5 रोलर, प्रगतिशील सीधे |
रोल तालिका | चेन समूह केंद्रीकृत ड्राइव |
डमी बार | , कठोर आत्म आदत डाल डमी बार सिर के साथ |
बिलेट काटने | काटने पुस्तिका |
बिलेट का संदेश | समूह केंद्रीकृत लाइव रोलर तालिका |
शीतलक बैंक प्रकार | सरल ठंडा बिस्तर |
2. तकनीकी प्रक्रिया का विवरण और स्टील बिलेट सीसीएम की क्षमता
प्रेरण भट्टी:
नाममात्र क्षमता | 15T |
नल-नल चक्र | 60min |
फर्नेस मात्रा | 2set |
उत्पादन क्षमता
कार्य दिवस | 330 दिन / वर्ष |
दैनिक भट्ठी की औसत संख्या | 24 / दिन |
उत्पादन क्षमता | 100.000 / वर्ष |
3. कास्टिंग गति, उत्पादकता और कतरा मात्रा
R4m त्रिज्या कास्टिंग मशीन अलग अलग विशेषताओं के इस्पात समूहों डाल सकते हैं, अधिकतम गति कास्टिंग
इस प्रकार है:
अनुभागीय क्षेत्र कास्टिंग (मिमी) | 80 × 80 | 100 × 100 | 120 × 120 |
कास्टिंग गति (एम / मिनट) | 3.0 | 2.8 | 2.6 |
नहीं। | फौजों के घर आकार | कास्टिंग स्पीड | (टन) | दैनिक उत्पादन 24 घंटे (टन) | वार्षिक उत्पादन (330days) (टन) |
1 | 80 × 80 | 3.0m / मिनट | 7.42 | 178 | 58,766 |
2 | 100 × 100 | 2.8m / मिनट | 10.81 | 259। | 85615 |
3 | 120 × 120 | 2.6m / मिनट | 15.69 | 377 | 124,266 |
गणना के परिणाम, उत्पादन का आदर्श राज्य है की स्वयं की वास्तविक स्थिति के अनुसार कृपया
समायोजन।
इस्पात श्रेणी | कास्टिंग ग्रेड (एम / मिनट) | प्रभावी विरूपण दर (ε) | स्वीकार्य विरूपण दर (εmax) |
सीधे कार्बन स्टील | 1.8 ~ 2.5 | कम्प्यूटेशनल तालिका देखें | 0.25 |
कम मिश्र धातु स्टील | 1.3 ~ 2.0 | कम्प्यूटेशनल तालिका देखें | 0.15 ~ 0.2 |
4. सीसीएम उपकरण भागों की सूची
नहीं। | मशीन का नाम | वजन | इकाई | मात्रा | |
ⅰ | उपकरण शरीर | ||||
1 | करछुल कार | 5T × 2 = 10T | सेट | 2 | |
2 | tundish गाड़ी | 2T × 2 = 4T | सेट | 2 | |
3 | tundish | 1.4T × 2 = 2.8T | पीईसी | 2 | |
4 | ढालना 100 × 100 | 0.53 × 2 = 1.06T | सेट | 2 | |
5 | ढालना रोलर | 0.01 × 2 = 0.02T | सेट | 2 | |
6 | ढालना कवर | 0.1T × 2 = 0.2T | सेट | 2 | |
7 | ढालना थरथरानवाला | 1.5T × 2 = 3T | सेट | 2 | |
8 | माध्यमिक ठंडा स्प्रे ट्यूब | 0.5T × 2 = 1T | सेट | 2 | |
9 | माध्यमिक ठंडा गाइड भाग रोल | 0.5T × 2 = 1T | सेट | 2 | |
10 | माध्यमिक ठंडा पानी में गिर भाप नाली प्रणाली | 1.1T | सेट | 1 | |
1 1 | निकासी और सीधे मशीन | 6T × 2 = 12T | सेट | 2 | |
12 | डमी बार | 0.9T × 2 = 1.8T | सेट | 2 | |
13 | डमी बार भंडारण युक्ति | 0.7T × 2 = 1.4T | सेट | 2 | |
14 | रोल तालिका काटने से पहले | 1.5T × 2 = 3T | सेट | 2 | |
15 | सरल ठंडा बिस्तर | 1.2T | सेट | 1 | |
16 | बिलेट सिर और काट लावा संग्रह प्रणाली | 0.5T | सेट | 1 | |
17 | रोल सड़क | 1.5T × 2 = 3T | सेट | 2 | |
18 | बिलेट बाहर जा रहा रोलर | 1.5 × 2 = 3T | सेट | 3 | |
19 | स्टील पार्श्व स्थानांतरण मशीन | 3T | सेट | 1 | |
20 | लौ काटने की मशीन | 1T × 2 = 2T | सेट | 2 | |
21 | हाइड्रोलिक स्टेशन प्रणाली | 1.6T | सेट | 1 | |
22 | पानी ठंडा स्टेशन | 1.6T | सेट | 1 | |
23 | स्टील मंच | 45T | 1 | ||
ⅱ | तीन इलेक्ट्रिक सिस्टम | ||||
1 | इलेक्ट्रिक नियंत्रण उपकरण | सेट | 1 | ||
2 | दृश्य मीटर | सेट | 1 | ||
3 | कंप्यूटर प्रणाली | सेट | 1 | ||
ⅲ | स्थापना सामग्री | ||||
1 | बिजली के उपकरण प्रणाली सामग्री | 1T | सेट | 1 | |
2 | हाइड्रोलिक पाइपिंग सिस्टम सामग्री | 1T | सेट | 1 | |
3 | ठंडा पानी की व्यवस्था सामग्री | 1T | सेट | 1 | |
ⅳ | ऑफलाइन उपकरण | ||||
1 | ढालना repairtable | सेट | 1 | ||
2 | ढालना समर्थन स्टैंड | सेट | 1 | ||
3 | जोड़ी चाप टेम्पलेट | जोड़ा | 2 | ||
