उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | निरंतर स्टील कास्टिंग,बिलेट सतत कास्टिंग मशीन |
||
|---|---|---|---|

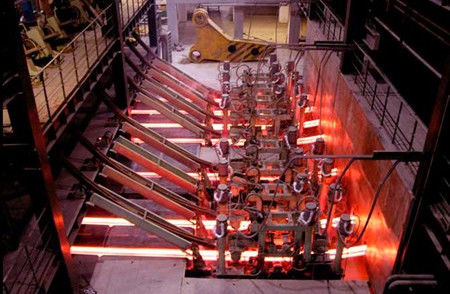

कास्ट स्टील मशीन
त्वरित विस्तार से:
निरंतर ढलाई मशीन (सीसीएम)
त्रिज्या: 8m
कतरा संख्या: 8 किस्में
आईएसओ प्रमाण पत्र के साथ
1. बेसिक स्टैंडबाई तकनीकी मानकों:
स्टील बिलेट कास्टिंग मशीन त्रिज्या | 8m |
कतरा मात्रा | 8 किस्में |
करछुल समर्थन प्रकार | करछुल बुर्ज |
करछुल बुर्ज | सीधे हाथ के प्रकार |
tundish कार | उच्च कम ट्रैक ड्राइव, पार फिसलने समारोह |
कास्टिंग विधि | पैमाइश नोक, खुले कास्टिंग, कास्टिंग पाउडर |
माध्यमिक ठंडा | गैस और पानी ठंडा, 2 कतरा प्रति सर्किट का समायोजन |
निकासी सीधे मशीन | पूरी तरह से 5 रोलर, प्रगतिशील सीधे |
रोल तालिका | चेन समूह केंद्रीकृत ड्राइव |
डमी बार | , कठोर आत्म आदत डाल डमी बार सिर के साथ |
बिलेट काटने | ऑटो लौ काटने की मशीन |
बिलेट का संदेश | समूह केंद्रीकृत लाइव रोलर तालिका |
शीतलक बैंक प्रकार | जिस तरह से फिसलने, पाली इस्पात मशीन |
2. तकनीकी प्रक्रिया का विवरण और स्टील बिलेट सीसीएम की क्षमता
प्रेरण भट्टी:
नाममात्र क्षमता | 60T |
नल-नल चक्र | 45min |
फर्नेस मात्रा | 2set |
उत्पादन क्षमता
कार्य दिवस | 330 दिन / वर्ष |
दैनिक भट्ठी की औसत संख्या | 24 / दिन |
उत्पादन क्षमता | 1000.000 ~ 1200,000t / वर्ष |
3. कास्टिंग गति, उत्पादकता और कतरा मात्रा
R8m त्रिज्या कास्टिंग मशीन अलग अलग विशेषताओं के इस्पात समूहों डाल सकते हैं, इस प्रकार के रूप में अधिकतम गति कास्टिंग है:
अनुभागीय क्षेत्र कास्टिंग (मिमी) | 180x180 | 200 × 200 | 220 × 220 |
कास्टिंग गति (एम / मिनट) | 1.6 | 1.8 | 2.0 |
नहीं। | फौजों के घर आकार | कास्टिंग स्पीड | प्रति घंटा उत्पादन (टन) | दैनिक उत्पादन 20hour (टन) | वार्षिक उत्पादन (300days) (टन) |
1 | 180 × 180 | 1.6 m / मिनट | 21.98 | 439 | 131700 |
2 | 200 × 200 | 1.8 एम / मिनट | 27.13 | 543 | 162,900 |
3 | 220 × 220 | 2.0m / मिनट | 36.47 | 729 | 218,700 |
गणना के परिणाम उत्पादन का आदर्श राज्य, समायोजन की ही वास्तविक स्थिति के अनुसार कृपया है।
इस्पात श्रेणी | कास्टिंग ग्रेड (एम / मिनट) | प्रभावी विरूपण दर (ε) | स्वीकार्य विरूपण दर (εmax) |
सीधे कार्बन स्टील | 1.8 ~ 2.5 | कम्प्यूटेशनल तालिका देखें | 0.25 |
कम मिश्र धातु स्टील | 1.3 ~ 2.0 | कम्प्यूटेशनल तालिका देखें | 0.15 ~ 0.2 |
4. सीसीएम उपकरण भागों की सूची
№ | उपकरण का नाम | वजन | मॉडल और विनिर्देश | इकाई |
1 | करछुल बुर्ज | 56t × 2 = 112T | सेट | 2 |
2 | tundish arriage | 10 × 2 = 20T | सेट | 4 |
3 | tundish | 6 × 2 = 12T | सेट | 4 |
4 | लावा पॉट | 1.5T | सेट | 2 |
5 | कास्टिंग ऑपरेशन | 0.2 × 5 = 1T | सेट | 8 |
6 | 150 × 150 ढालना | 0.57 × 5 = 4.56T | सेट | 8 |
7 | ढालना कवर | 0.1 × 8 = 0.8T | सेट | 8 |
8 | कंपन डिवाइस | 3.4 × 8 = 27.2T | सेट | 8 |
9 | स्प्रे एकत्रित पाइप | 0.4 × 8 = 3.2T | सेट | 8 |
10 | दिशा रोलर | 0.2 × 40 = 8T | सेट | 40 |
1 1 | कठोर डमी बार | 2.3 × 8 = 18.4T | सेट | 8 |
12 | डमी बार भंडारण युक्ति | 1.4 × 8 = 11.2T | सेट | 8 |
13 | सीधे और | 6 × 8 = 48T | सेट | 8 |
14 | सीधे और | 4T | सेट | 1 |
15 |
| 3.5 × 8 = 28T | सेट | 8 |
16 |
| 3 × 8 = 24T | सेट | 8 |
चरण में इन्फ्रारेड | सेट | 1 | ||
17 | संग्रह काटने | 1T | सेट | 1 |
18 | रोलर काटने के बाद | 3.5 × 8 = 28T | सेट | 8 |
19 | नॉकआउट rollerⅠ | 3.5 × 8 = 28T | सेट | 8 |
20 | नॉकआउट rollerⅡ | 3.5 × 8 = 28T | सेट | 8 |
21 | ठंडा बिस्तर रोलर | 4 × 16 = 64T | सेट | 16 |
22 | गियर मशीन झुकाना | 8T × 8 = 64T | सेट | 8 |
23 | इस्पात मशीन स्थानांतरण | 33T | सेट | 1 |
24 | इस्पात मशीन अंक | 35T | सेट | 1 |
25 | चरण ठंडा बिस्तर | 126T | सेट | 1 |
26 | संग्रह ठंडा बिस्तर | 30T | सेट | 1 |
27 | केस्टर शरीर शीतलन प्रणाली | 8T | सेट | 1 |
28 | केस्टर कवर | 10T | सेट | 1 |
29 |
| सेट | 1 | |
30 | स्टील मंच | 200T | सेट | 1 |
| 2T | सेट | 1 | |
| ||||
1 | हाइड्रोलिक स्टेशन की मेजबानी | 5T | सेट | 1 |
2 | नॉकआउट हाइड्रोलिक स्टेशन | 3.5 टन | सेट | 1 |
3 | हाइड्रोलिक उठाने tailgate | 1T | सेट | 3 |
4 | केन्द्रीकृत तेल स्नेहन स्टेशन | सेट | 6 | |
5 |
| सेट | 1 | |
6 |
| सेट | 1 | |
| ||||
1 | ऑपरेटिंग स्टेशन | |||
2 | सॉफ़्टवेयर पैकेज | |||
3 | पीएलसी | सेट | 2 | |
5 | पलटनेवाला |
