पिंड कास्टिंग मशीन

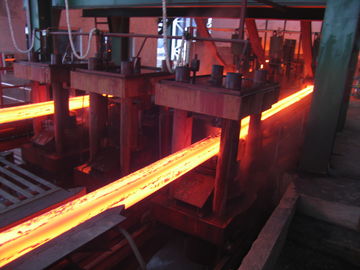

बड़ी छवि : पिंड कास्टिंग मशीन

उत्पाद विवरण:

Place of Origin:	Wuxi,China (Mainland)
ब्रांड नाम:	HAIJUN
Model Number:	R4M 2strands

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	2 strands
Packaging Details:	Container
Delivery Time:	2 months
Payment Terms:	T/T,L/C
Supply Ability:	30 strands CCM per year

संपर्क करें

विस्तृत उत्पाद विवरण

हाई लाइट:

कास्टिंग स्टील मर

इस्पात बनाने की मशीन

पिंड कास्टिंग मशीन

त्वरित विस्तार से:

त्रिज्या: R4M, R6M, R8M, R10M

कतरा संख्या: 1 - 8 किस्में

उत्पाद का आकार: 140 × 1000 ~ 200 × 1400

आईएसओ प्रमाण पत्र के साथ

उन्नत डिजाइन

सुरक्षित संचालन

हम डिजाइन कर सकते हैं सबसे कम उपकरण विनिर्माण cost.We के साथ 1 से 8 किस्में से उच्च गुणवत्ता निरंतर ढलाई मशीनों का उत्पादन कर सकते हैं, उपयोगकर्ता के इस्पात निर्माण क्षमता, फौजों आकार, स्टील ग्रेड और के अनुसार अप-टू-डेट फौजों निरंतर ढलाई मशीन का निर्माण उपयोगकर्ता के क्षेत्र की स्थिति।

विवरण:

1. बेसिक स्टैंडबाई तकनीकी मानकों:

स्टील बिलेट कास्टिंग मशीन त्रिज्या	4m
कतरा मात्रा	2 किस्में
करछुल समर्थन प्रकार	करछुल बुर्ज, करछुल कार, करछुल mounts
tundish गाड़ी	अर्द्ध पोर्टल, पार फिसलने समारोह
कास्टिंग विधि	पैमाइश नोक, खुले कास्टिंग
माध्यमिक ठंडा	पानी ठंडा, 1 समायोजन सर्किट
निकासी सीधे मशीन	पूरी तरह से 5 रोलर, प्रगतिशील सीधे
रोल तालिका	चेन समूह केंद्रीकृत ड्राइव
डमी बार	, कठोर आत्म आदत डाल डमी बार सिर के साथ
बिलेट काटने	काटने पुस्तिका
बिलेट का संदेश	समूह केंद्रीकृत लाइव रोलर तालिका
शीतलक बैंक प्रकार	सरल ठंडा बिस्तर

2. तकनीकी प्रक्रिया का विवरण और स्टील बिलेट सीसीएम की क्षमता

प्रेरण भट्टी:

नाममात्र क्षमता	15T
नल-नल चक्र	60min
फर्नेस मात्रा	2set

उत्पादन क्षमता

कार्य दिवस	330 दिन / वर्ष
दैनिक भट्ठी की औसत संख्या	24 / दिन
उत्पादन क्षमता	100.000 / वर्ष

3. कास्टिंग गति, उत्पादकता और कतरा मात्रा

R4m त्रिज्या कास्टिंग मशीन अलग अलग विशेषताओं के इस्पात समूहों डाल सकते हैं, इस प्रकार के रूप में अधिकतम गति कास्टिंग है:

अनुभागीय क्षेत्र कास्टिंग (मिमी)

80 × 80

100 × 100

120 × 120

कास्टिंग गति (एम / मिनट)

3.0

2.8

2.6

नहीं।	फौजों के घर आकार	कास्टिंग स्पीड	प्रति घंटा उत्पादन (टन)	दैनिक उत्पादन 24 घंटे (टन)	वार्षिक उत्पादन (330days) (टन)
1	80 × 80	3.0m / मिनट	7.42	178	58,766
2	100 × 100	2.8m / मिनट	10.81	259।	85615
3	120 × 120	2.6m / मिनट	15.69	377	124,266

गणना के परिणाम उत्पादन का आदर्श राज्य, समायोजन की ही वास्तविक स्थिति के अनुसार कृपया है।

इस्पात श्रेणी	कास्टिंग ग्रेड (एम / मिनट)	प्रभावी विरूपण दर (ε)	स्वीकार्य विरूपण दर (ε _{अधिकतम)}
सीधे कार्बन स्टील	1.8 ~ 2.5	कम्प्यूटेशनल तालिका देखें	0.25
कम मिश्र धातु स्टील	1.3 ~ 2.0	कम्प्यूटेशनल तालिका देखें	0.15 ~ 0.2

4. सीसीएम उपकरण भागों की सूची

नहीं।	मशीन का नाम		वजन	इकाई	मात्रा
ⅰ	उपकरण शरीर
1	करछुल कार		5T × 2 = 10T	सेट	2
2	tundish गाड़ी		2T × 2 = 4T	सेट	2
3	tundish		1.4T × 2 = 2.8T	पीईसी	2
4	ढालना 100 × 100		0.53 × 2 = 1.06T	सेट	2
5	ढालना रोलर		0.01 × 2 = 0.02T	सेट	2
6	ढालना कवर		0.1T × 2 = 0.2T	सेट	2
7	ढालना थरथरानवाला		1.5T × 2 = 3T	सेट	2
8	माध्यमिक ठंडा स्प्रे ट्यूब		0.5T × 2 = 1T	सेट	2
9	माध्यमिक ठंडा गाइड भाग रोल		0.5T × 2 = 1T	सेट	2
10	माध्यमिक ठंडा पानी में गिर भाप नाली प्रणाली		1.1T	सेट	1
1 1	निकासी और सीधे मशीन		6T × 2 = 12T	सेट	2
12	डमी बार		0.9T × 2 = 1.8T	सेट	2
13	डमी बार भंडारण युक्ति		0.7T × 2 = 1.4T	सेट	2
14	रोल तालिका काटने से पहले		1.5T × 2 = 3T	सेट	2
15	सरल ठंडा बिस्तर		1.2T	सेट	1
16	बिलेट सिर और काट लावा संग्रह प्रणाली		0.5T	सेट	1
17	रोल सड़क		1.5T × 2 = 3T	सेट	2
18	बिलेट बाहर जा रहा रोलर		1.5 × 2 = 3T	सेट	3
19	स्टील पार्श्व स्थानांतरण मशीन		3T	सेट	1
20	लौ काटने की मशीन		1T × 2 = 2T	सेट	2
21	हाइड्रोलिक स्टेशन प्रणाली		1.6T	सेट	1
22	पानी ठंडा स्टेशन		1.6T	सेट	1
23	स्टील मंच		45T		1
ⅱ	तीन इलेक्ट्रिक सिस्टम
1	इलेक्ट्रिक नियंत्रण उपकरण			सेट	1
2	दृश्य मीटर			सेट	1
3	कंप्यूटर प्रणाली			सेट	1
ⅲ	स्थापना सामग्री
1	बिजली के उपकरण प्रणाली सामग्री	1T		सेट	1
2	हाइड्रोलिक पाइपिंग सिस्टम सामग्री	1T		सेट	1
3	ठंडा पानी की व्यवस्था सामग्री	1T		सेट	1
ⅳ	ऑफलाइन उपकरण
1	ढालना repairtable			सेट	1
2	ढालना समर्थन स्टैंड			सेट	1
3	जोड़ी चाप टेम्पलेट			जोड़ा	2
